氣動襯氟球閥工作原理及結構尺寸（圖）

來源：www.cdhczc.com作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:06

氣動襯氟球閥由氣動活塞式執行機構和O型襯氟球閥組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。

結構特點：

襯氟球閥門結構為全通徑浮動球式（二段式）和全通徑固定球式（三段式），主要用于截斷或接通管路中的腐蝕性介質，并可用于流體的調節與控制，與其它閥類相比，有如下特點：

◆流體阻力小，襯里球閥內壁光滑，流道通暢是所有閥類中流體阻力最小的一種。

◆開關迅速、方便，只需將球體旋轉90°，便完成開戶和關閉動作。

◆采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。

◆可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作。

◆球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。

襯氟球閥閥體：

◆型式：直通鑄造球型閥

◆公稱通徑： 15～300mm

◆公稱壓力： PN1.0、1.6Mpa

◆法蘭標準： JB/T79.1-94、79.2-94等

◆材料： ZG230-450襯F46

◆上閥蓋：與閥體一起鑄造

◆工作溫度： -40～+180℃；

◆壓蓋型式：螺栓壓緊式

◆填料：聚四氟乙烯填料

襯氟球閥內組件：

◆閥芯型式：球型閥芯

◆閥芯材料： 2Cr13襯F46

◆流量特性：近似等百分比

◆額定行程：全開90°

襯氟球閥執行機構：

◆型式： AT、RT、PT氣動執行器

◆供氣壓力： 0.3～0.8Mpa

◆氣源接口： G1/4〞、G1/8〞、G3/8〞、G1/2〞

◆環境溫度： -30～+70℃

襯氟球閥主要零部件：

零件名稱 Part name	精鑄球墨鑄鐵 Casting ductileiron	碳鋼carbon steel	不銹鋼 stainless steel
	QT	C	P		R	PL	RL
閥體、閥蓋 Body、Cover	QT400	WCB	CF8		CF8M	CF3	CF3M
球體	QT400	WCB	CF8		CF8M	CF3	CF3M
內襯材料閥蓋Lining material seat	FEP(F46)、PTFE(F4)、PFA（可溶性聚四氟乙烯）、po（聚烯烴）PE(超高分子量聚乙烯）
填料壓蓋 Packing gland	WCB	WCB		CF8	CF8M	CF3	CF3M
填料Packing	PTFE(F4聚四氟乙烯）
螺栓 Bolt	35	35		1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母 Nut	45	45		0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄 Handle	WCB

■主要零件材料表 main part and material table

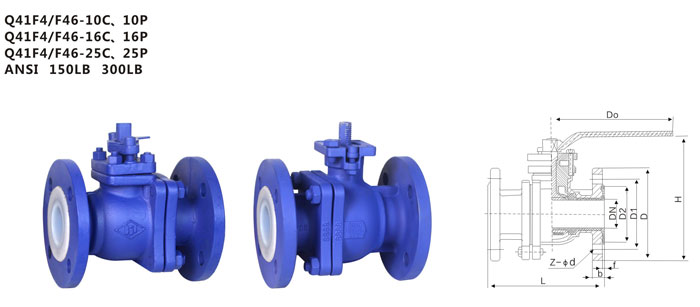

公稱通徑Nominal diameter		主要尺寸main dimensions							參數值the reference water
PN10(1.0MPa）
DN(mm）	L		D	D1	D2	f	b	Z-φd	H	D0	重量（kg）
10	130		90	60	41	3	14	4-φ14	90	140	3.5
15	130		95	65	45	3	14	4-φ14	95	140	4
20	140		105	75	55	3	14	4-φ14	98	150	4.5
25	150		115	85	65	3	16	4-φ14	113	150	5.5
32	165		135	100	78	3	18	4-φ18	130	200	7
40	180		150	110	85	3	18	4-φ18	135	230	8
50	200		165	125	100	3.5	20	4-φ18	140	250	11
65	220		185	145	120	3.5	20	4-φ18	145	270	14
80	250		200	160	135	4	22	8-φ18	205	300	19
100	280		220	180	155	4	24	8-φ18	230	350	25
125	320		250	210	185	4	26	8-φ18	252	400	40
150	360		285	240	210	4	28	8-φ23	283	600	55
200	400		340	295	265	5	32	12-φ18	325	700	105
250	450		410	355	320	5	36	12-φ26	370	800	160
300	500		465	410	375	5	36	12-φ26	420	1000	220
