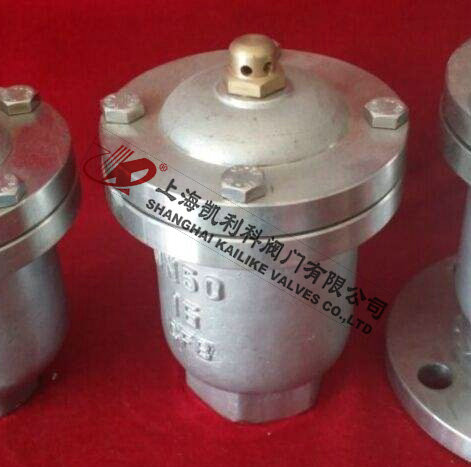

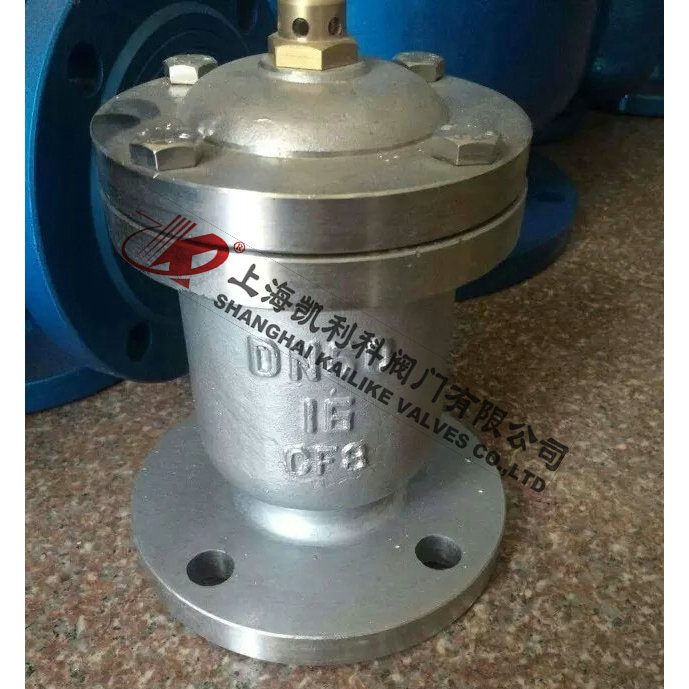

QB1不銹鋼法蘭單口排氣閥
QB1不銹鋼法蘭單口排氣閥用于管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1不銹鋼法蘭單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。
|
產品名稱： |
不銹鋼法蘭單口排氣閥 |
產品型號： |
QB1 |
|
公稱通徑： |
DN15～DN20～DN25 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
內螺紋、法蘭式 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
給排水、清水、污水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
QB1不銹鋼法蘭單口排氣閥用于管道上的最高點或閉氣地方，來排除管內氣體來疏通管道使管道在工作中正常運轉。閥體為圓桶狀式閥體，其內部結構主要有不銹鋼浮球。本閥分為螺紋和法蘭式兩種排氣閥。QB1不銹鋼法蘭單口排氣閥適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的進修，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。
結構原理
QB1不銹鋼法蘭單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。
主要零部件
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
閥體 |
空心球 |
密封墊 |
閥蓋 |
排氣咀 |
墊圈 |
螺母 |
雙頭螺柱 |
外形結構圖
主要外形尺寸
|
型號 |
公稱通徑Dg |
主要及連接尺寸 |
閥體材料 |
|
D |
D1 |
D2 |
H |
介質 |
|
QB1-10法蘭式 |
15 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
20 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
25 |
195 |
160 |
85 |
330 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
QB1-10絲口式 |
1/2" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
3/4" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
1" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
1" 1/4" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
|
1" 1/2" |
|
|
|
280 |
水 |
鑄鐵、鑄鋼、不銹鋼 |
聲明：【QB1不銹鋼法蘭單口排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QB1不銹鋼法蘭單口排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
