100S角式隔膜排泥閥

您的位置：閥門 - 排泥閥 - 100S角式隔膜排泥閥更新時間：2025-07-09 08:07:56

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

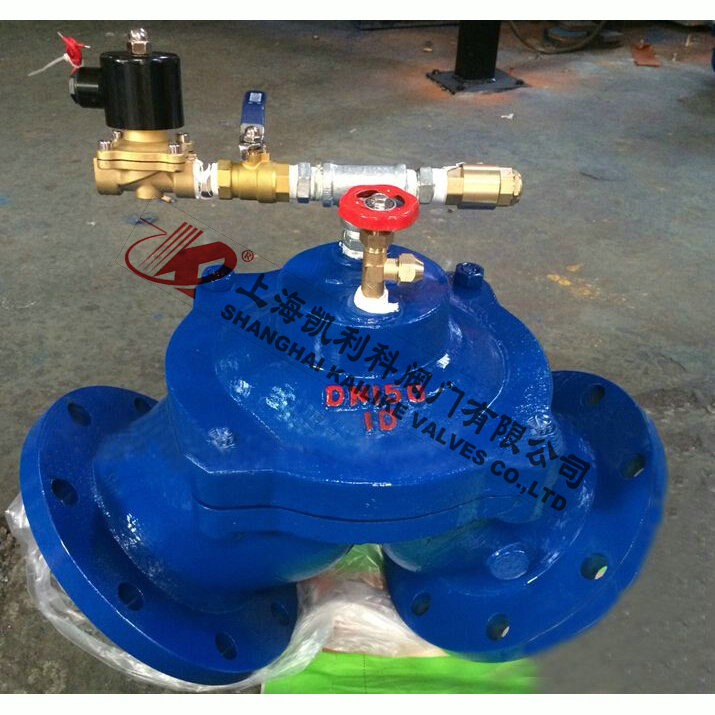

100S角式隔膜排泥閥

100S角式隔膜排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。

產品名稱：	角式隔膜排泥閥	產品型號：	100S
公稱通徑：	DN80～DN300	功能作用：	排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	液動、氣動
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

產品說明

100S角式隔膜排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低，外部液動（氣動）控制管路，集中控制啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。

技術參數

公稱壓力	殼體試驗壓力MPa	密封試驗壓力MPa
1.0	1.5	1.1
1.6	2.4	1.6

零部件材料

零件名稱	閥體、閥蓋	閥瓣、彈簧	薄膜
材料	鑄鐵	不銹鋼	尼龍強SX橡膠

外形結構圖

主要外形尺寸

連接標準	法蘭連接尺寸符合GB4216
公稱通徑	H	D	D1	Z-∮d
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

安裝示意圖

聲明：【100S角式隔膜排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的100S角式隔膜排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
