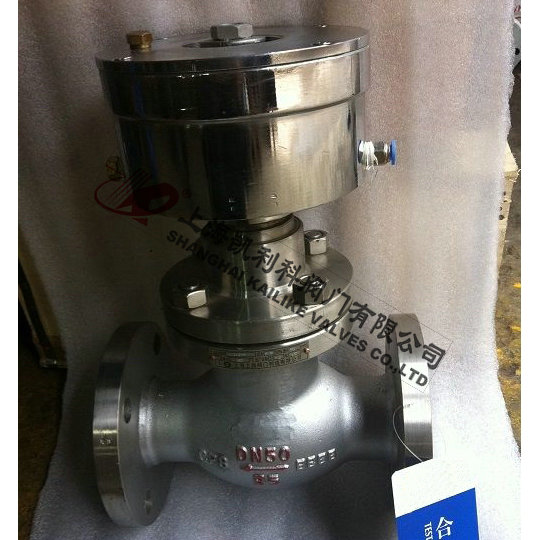

QDQ421F液氨切斷閥

產品名稱：	液氨切斷閥	產品型號：	QDQ421F
公稱通徑：	DN25～DN200	結構形式：	活塞式
工作壓力：	2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-40ºC～+80ºC	驅動方式：	氣動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	煤氣、燃?xì)狻⒁喊薄⒀鯕狻怏w、液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

QDQ421F液氨切斷閥在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。

結構特點

QDQ421F液氨切斷閥分為常開式和為常閉式，安裝在液氨，燃?xì)鈨?chǔ)罐/管道出口處緊急時能夠快速切斷的閥門，利用電磁閥來控制閥門的開啟-關閉。廣泛用于燃?xì)猓睔饣蛉醺g性氣體貯罐的安全保護閥門。液氨切斷閥由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，電磁閥線圈可接收泄露儀器的信號，控制工藝管道內流體的切斷、接通或切換。切斷閥內結構裝有低熔點（易熔合金）的塞子，在出現事故時因溫度升增高易熔化泄壓來迅速關閉貯罐的出入口來保證貯罐系統的安全。氣缸開啟壓力為≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。常開型液氨切斷閥；具有極佳的技術性能，低負荷損失和高可靠性，與遠距離氣源配套使用，利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉切斷閥。

工作原理

QDQ421F液氨切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
1、燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉。
2、手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉。

性能規范

壓力等級	2.5/4.0Mpa	氣缸工作壓力	≤2.0Mpa
使用溫度	-40~+80℃	氣缸使用介質	氮?dú)狻o(wú)水空氣
使用介質	天然氣，液化氣，液氨	熔閉時間	±70℃
關閉時間	≤5秒	氣缸開啟壓力	≥0.5-0.7Mpa

零件名稱

零件名稱	材料
閥體閥蓋	碳素鋼、不銹鋼
氣缸，活塞	球墨鑄鐵
密封圈，O型圈	聚四氟乙烯，丁晴橡膠
彈簧	50CrVA（彈簧鋼）

外形結構圖



主要外形尺寸

PN	DN	L	H	H1	D	D1	D2	b	f	Z-φd
2.5MPa 4.0MPa	25	160	260	230	115	85	65	16	2	4-14
	32	180	270	240	135	100	78	18	2	4-18
	40	200	280	250	145	110	85	18	3	4-18
	50	230	300	270	160	125	100	20	3	4-18
	80	310	360	320	195	160	135	22	3	8-18
	100	350	400	360	230	190	160	24	3	8-23
	150	480	510	510	300	250	218	30	3	8-25
	200	600	610	550	360	310	278	30	4	12-25

聲明：【QDQ421F液氨切斷閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的QDQ421F液氨切斷閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
