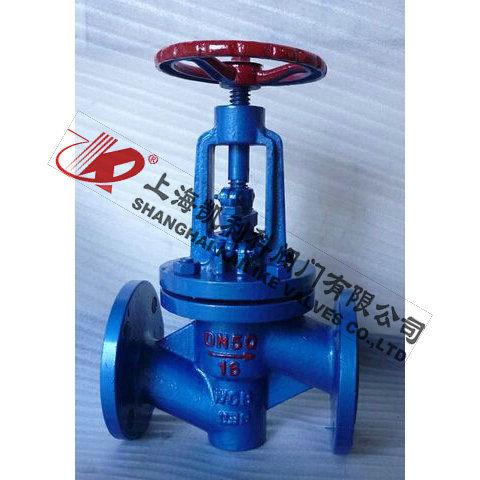

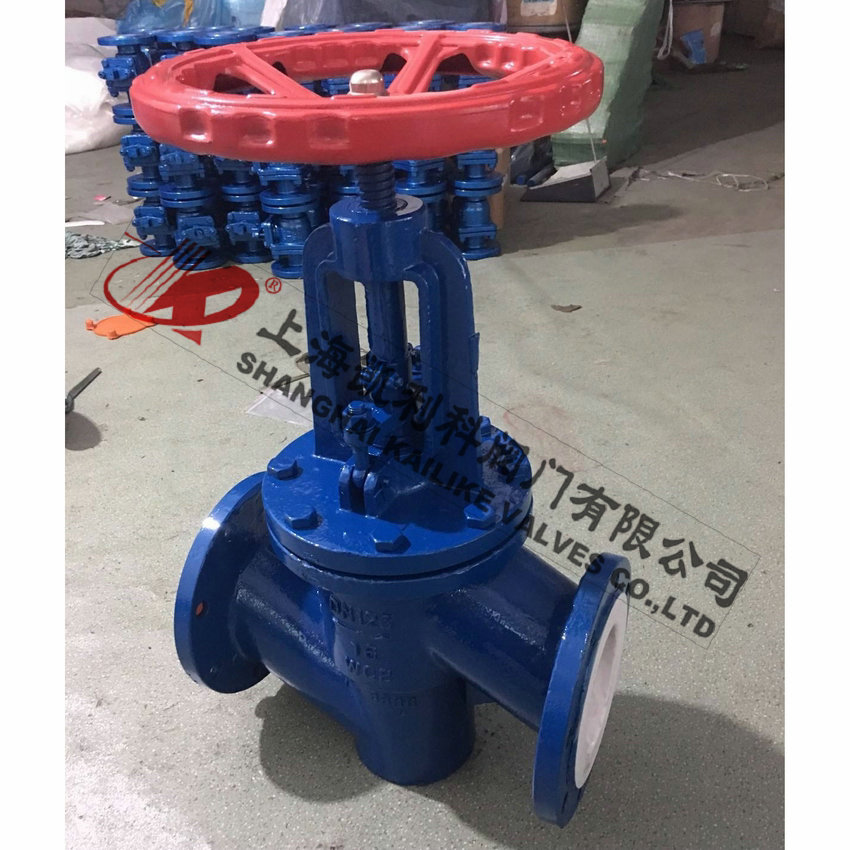

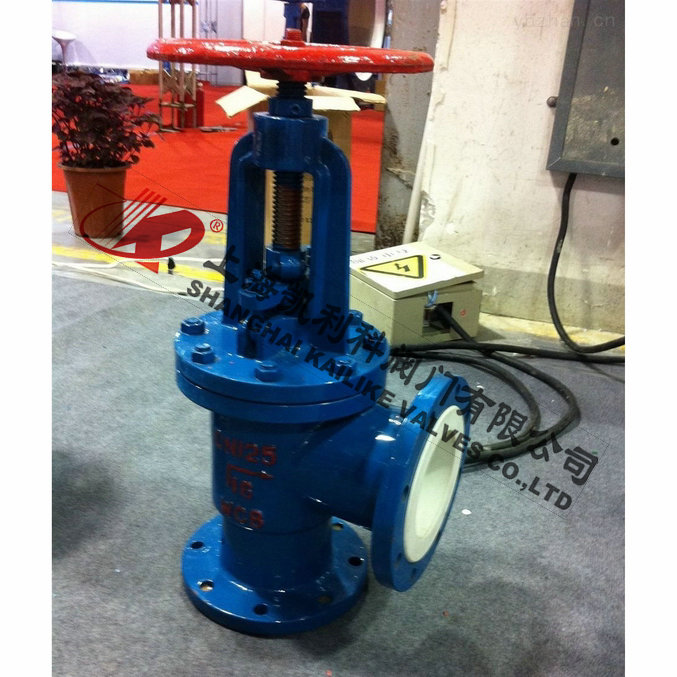

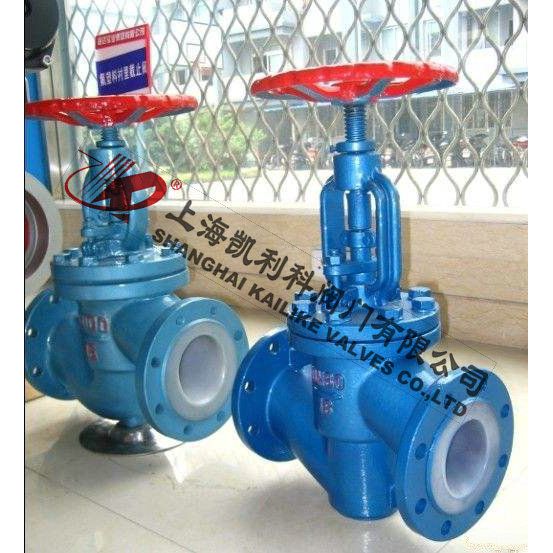

J41F46法蘭襯氟截止閥
J41F46法蘭襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
|
產品名稱： |
法蘭襯氟截止閥 |
產品型號： |
J41F46 |
|
公稱通徑： |
DN15～DN600 |
結構形式： |
截止式 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+180ºC |
驅動方式： |
手輪、傘齒輪、氣動、電動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
腐蝕性液體或氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J41F46法蘭襯氟截止閥適用在 -50~150℃ 的各種濃度的王水、流酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。
執行標準
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928
產品優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
性能規范
|
襯里、閥座 |
適用溫度（℃） |
適用介質 |
|
PTFE（F4） |
≤180 |
除熔融堿金屬、元素氟外的各種濃度的酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
|
PCTFE（F3） |
≤120 |
|
FEP（F46） |
≤150 |
|
PFA（可熔性F4） |
≤180 |
|
PVDF（F2） |
≤100 |
|
RPTFE（RF4） |
≤180 |
外形結構圖
主要外形尺寸
|
規格 |
L |
D |
D1 |
D2 |
f |
b |
Z-d |
D0 |
H1 |
H2 |
|
DN |
NPS |
1.0MPa |
|
15 |
|
90 |
95 |
65 |
45 |
2 |
14 |
4-14 |
100 |
240 |
265 |
|
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
100 |
245 |
270 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
120 |
250 |
275 |
|
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
120 |
260 |
290 |
|
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
140 |
290 |
325 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
140 |
300 |
335 |
|
65 |
2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-18 |
160 |
355 |
400 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-18 |
160 |
400 |
450 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-18 |
180 |
455 |
495 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-18 |
180 |
530 |
560 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
24 |
8-23 |
240 |
605 |
650 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-23 |
240 |
650 |
770 |
|
250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-23 |
280 |
680 |
800 |
|
300 |
12 |
375 |
440 |
400 |
368 |
4 |
28 |
12-23 |
280 |
710 |
835 |
|
1.6MPa |
|
15 |
|
90 |
95 |
65 |
45 |
2 |
14 |
4-14 |
100 |
240 |
265 |
|
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
100 |
245 |
270 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
120 |
250 |
275 |
|
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
140 |
260 |
290 |
|
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
140 |
290 |
325 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
160 |
300 |
335 |
|
65 |
2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-18 |
180 |
355 |
400 |
|
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-18 |
240 |
400 |
450 |
|
100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-18 |
240 |
455 |
495 |
|
125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-18 |
280 |
530 |
560 |
|
150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-23 |
320 |
605 |
650 |
|
200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
8-23 |
360 |
650 |
770 |
|
2.5MPa |
|
15 |
|
90 |
95 |
65 |
45 |
2 |
16 |
4-14 |
120 |
245 |
270 |
|
20 |
|
95 |
105 |
75 |
55 |
2 |
16 |
4-14 |
120 |
250 |
275 |
|
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-14 |
140 |
260 |
290 |
|
32 |
1 |
105 |
135 |
100 |
78 |
2 |
18 |
4-18 |
140 |
290 |
325 |
|
40 |
1 |
115 |
145 |
110 |
85 |
3 |
18 |
4-18 |
160 |
300 |
335 |
|
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-18 |
180 |
355 |
400 |
聲明：【J41F46法蘭襯氟截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J41F46法蘭襯氟截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
