CS45H,CS15H鐘形浮子式倒吊桶疏水閥
CS45H、CS15H鐘形浮子式倒吊桶疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。
|
產品名稱： |
鐘形浮子式倒吊桶疏水閥 |
產品型號： |
CS45H、CS15H |
|
公稱通徑： |
DN15～DN65 |
結構形式： |
鐘形浮子式 |
|
公稱壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭、內螺紋 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
CS45H、CS15H鐘形浮子式倒吊桶疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。
產品特點
1、即能連續又能間歇排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、耐水擊倒吊桶結構不會因水擊而遭到損壞，使用壽命長。
3、排空氣性能好倒吊桶上設有溢出排氣孔，可有效地預防蒸汽氣鎖和空氣氣堵。
4、允許背壓高背壓率達85%。
5、維修方便內部零件采用不銹鋼制造，均安裝在閥蓋上，并設有過濾網裝置，日常維護方便。

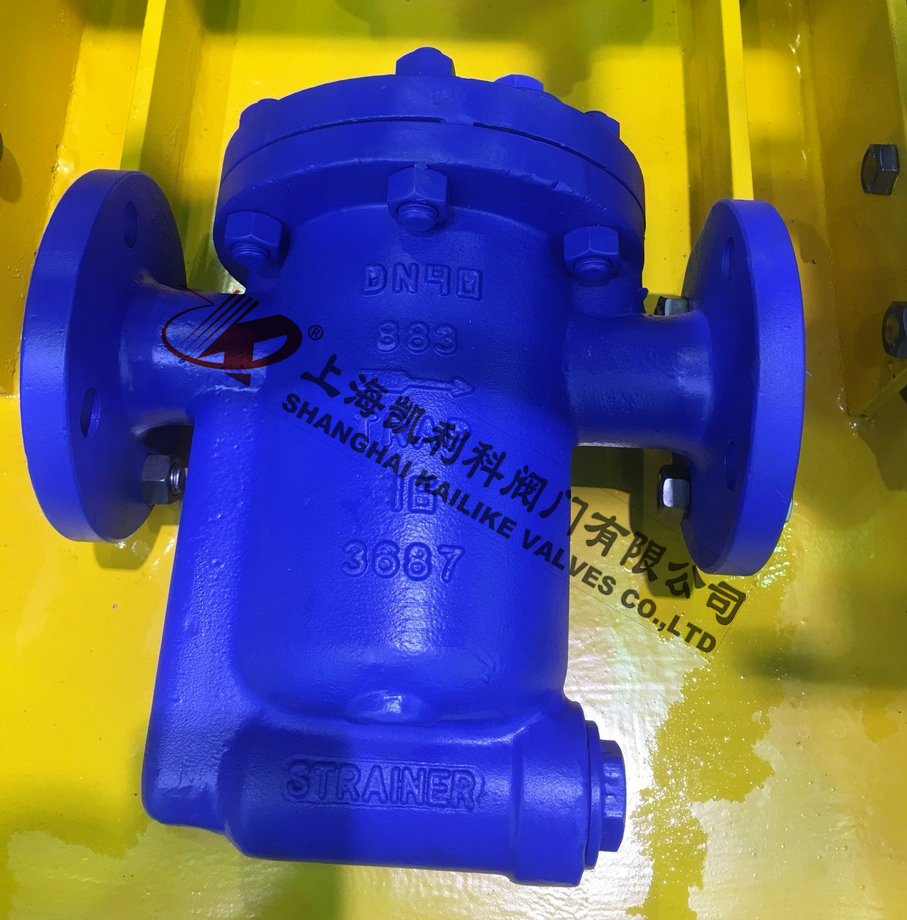

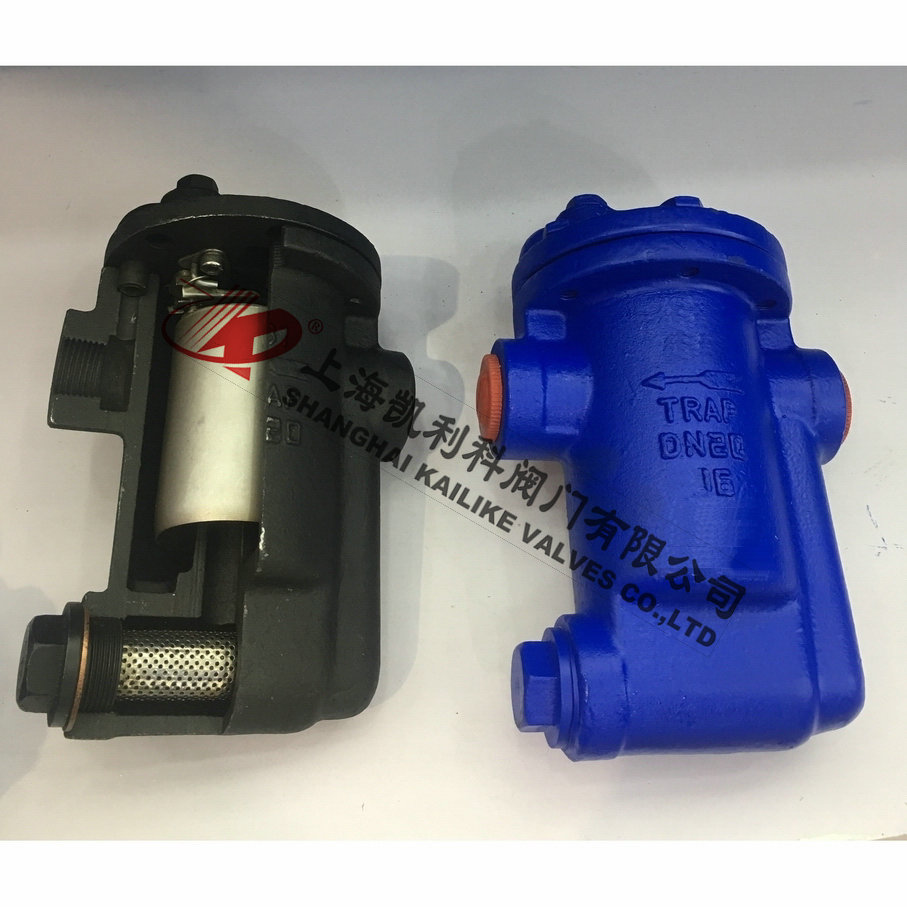

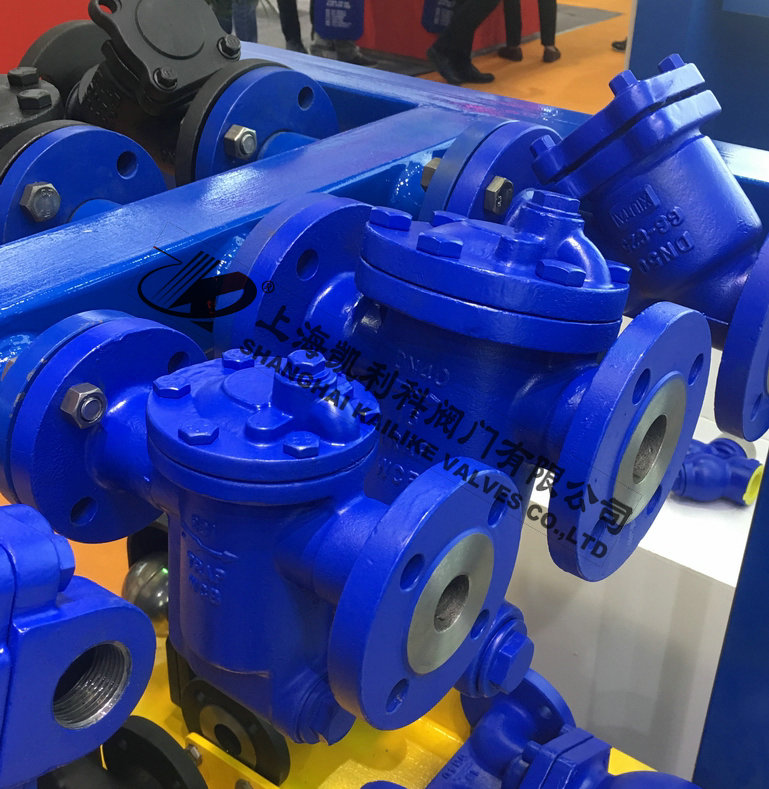

產品圖
排量圖
結構分析圖
主要零部件
|
序號 |
名稱 |
材料 |
|
1 |
閥蓋 |
WCB |
|
2 |
封圈 |
304 |
|
3 |
螺堵 |
2Cr13 |
|
4 |
吊支架 |
2Cr13 |
|
5 |
掛支架 |
2Cr13 |
|
6 |
浮筒 |
H62 |
|
7 |
螺母 |
H62 |
|
8 |
螺柱 |
65Mn |
|
9 |
閥體 |
304 |
|
10 |
增壓筒 |
45 |
|
11 |
濾網 |
35CrMoA |
|
12 |
濾網座 |
304+石墨 |
外形結構圖
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS45H |
15 |
170 |
166 |
94 |
102 |
|
20 |
170 |
166 |
94 |
102 |
|
25 |
210 |
166 |
94 |
102 |
|
32 |
230 |
290 |
160 |
142 |
|
40 |
230 |
290 |
160 |
142 |
|
50 |
230 |
290 |
160 |
142 |
|
65 |
280 |
290 |
160 |
142 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
CS15H |
15 |
120 |
166 |
94 |
102 |
|
20 |
120 |
166 |
94 |
102 |
|
25 |
130 |
166 |
94 |
102 |
|
32 |
200 |
290 |
160 |
142 |
|
40 |
200 |
290 |
160 |
142 |
|
50 |
200 |
290 |
160 |
142 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
ER116 |
15 |
310 |
280 |
140 |
140 |
|
20 |
310 |
280 |
140 |
140 |
|
25 |
310 |
280 |
140 |
140 |
|
32 |
310 |
280 |
140 |
140 |
|
40 |
310 |
295 |
145 |
147 |
|
50 |
330 |
295 |
145 |
147 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
ER105 |
15 |
200 |
280 |
140 |
140 |
|
20 |
200 |
280 |
140 |
140 |
|
25 |
200 |
280 |
140 |
140 |
|
32 |
200 |
280 |
140 |
140 |
|
40 |
200 |
280 |
140 |
140 |
|
50 |
215 |
295 |
145 |
147 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
ER105F |
15 |
270 |
280 |
140 |
140 |
|
20 |
270 |
280 |
140 |
140 |
|
25 |
270 |
280 |
140 |
140 |
|
32 |
270 |
280 |
140 |
140 |
|
40 |
270 |
280 |
140 |
140 |
|
50 |
270 |
290 |
145 |
147 |
主要外形尺寸
|
型號 |
口徑DN |
L |
H |
h |
W |
|
ER25 |
25 |
380 |
210 |
180 |
345 |
|
32 |
380 |
210 |
180 |
345 |
|
40 |
380 |
210 |
180 |
345 |
|
50 |
380 |
210 |
180 |
345 |
聲明：【CS45H,CS15H鐘形浮子式倒吊桶疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS45H,CS15H鐘形浮子式倒吊桶疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
