        產品中心























        GM高真空隔膜閥


        您的位置：閥門 - 隔膜閥  - GM高真空隔膜閥 更新時間：2025-10-29 09:10:02



















						GM高真空隔膜閥






        5.

























        •

          質量安全：壓力、材質、密封等全方位檢測確保質量過關！

        •

          價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

        •

          交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！









上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...





























        • 產品描述
          •

        • 在線詢價
          •

        • 技術咨詢
          •













	GM高真空隔膜閥GM高真空隔膜閥


GM高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。適用的工作介質為空氣及非腐蝕性氣體。












				產品名稱：

				高真空隔膜閥

				產品型號：

				G61F





				公稱通徑：

				DN10～DN50

				結構形式：

				隔膜式





				公稱壓力：

				真空負壓0.1MPa

				連接方式：

				活套法蘭、快卸法蘭、焊接





				適用溫度：

				-29ºC～+180ºC

				驅動方式：

				手動





				閥體材質：

				鑄鋼、不銹鋼

				制造標準：

				國標GB、德國DIN、美國API、ANSI





				適用介質：

				空氣、氣體

				生產廠家：

				上海凱利科閥門有限公司







	產品說明

GM高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。適用的工作介質為空氣及非腐蝕性氣體。


	技術性能







				適用范圍(Pa)

				105～1.3x10-4





				閥門漏率(Pa.L/S)

				≤1.3x10-4





				介質溫度（℃）

				-25～+80(密封材料為丁腈橡膠)

				-30～+150(密封材料為氟橡膠)





				安裝位置

				任意







	外形結構圖

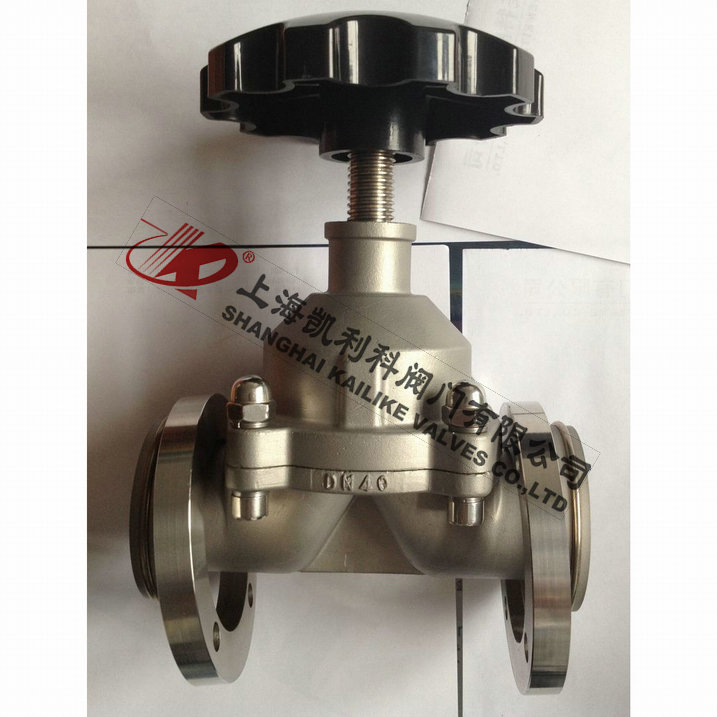

	活套法蘭連接及外形尺寸







				型號

				通徑(DN)

				ΦD

				ΦB

				ΦW

				H

				L

				n-ΦC

				法蘭標準





				GM-10

				10

				46

				36

				55

				75

				75

				4-Φ6

				JB919





				GM-25

				25

				70

				55

				90

				115

				120

				4-Φ7

				GB/T6070





				GM-40

				40

				100

				80

				100

				132

				150

				4-Φ9





				GM-50

				50

				110

				90

				100

				157

				180

				4-Φ9







	外形結構圖

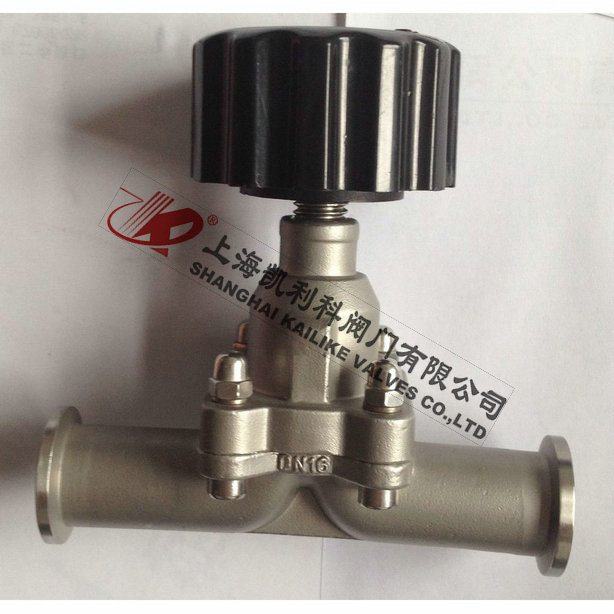

	快卸法蘭(KF)連接及外形尺寸







				型號

				通徑(DN)

				ΦD

				ΦB

				ΦW

				H

				L

				法蘭標準





				GM-10/KF

				10

				30

				12.2

				55

				75

				75

				GB4892





				GM-25/KF

				25

				40

				26.2

				90

				115

				100





				GM-40/KF

				40

				55

				41.2

				100

				132

				150





				GM-50/KF

				50

				75

				52.2

				100

				157

				180







	外形結構圖

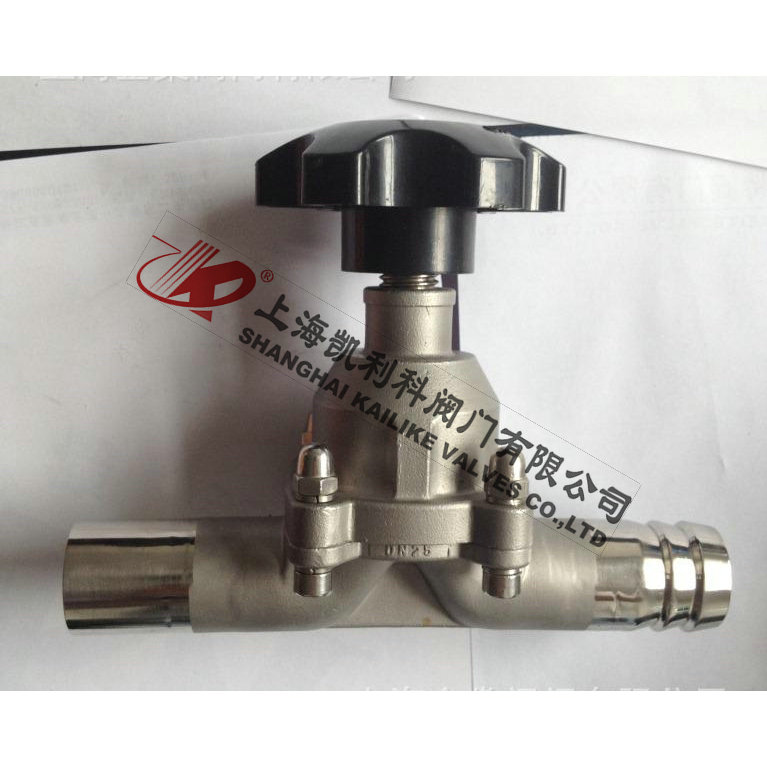

	焊接式主要外形尺寸







				型號

				通徑(DN)

				ΦD

				ΦW

				H

				L





				GM-10-H(Ⅰ)

				10

				19

				55

				75

				150





				GM-25H(Ⅰ)

				25

				32

				90

				115

				200





				GM-40H(Ⅰ)

				40

				45

				100

				132

				240





				GM-50H(Ⅰ)

				50

				57

				100

				157

				240





				GM-10H(Ⅱ)

				10

				9

				55

				75

				150





				GM-25H(Ⅱ)

				25

				19

				90

				115

				200





注：Ⅰ型為兩端焊接 Ⅱ型為一端焊接，另一端插入。









        聲明：【GM高真空隔膜閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GM高真空隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
