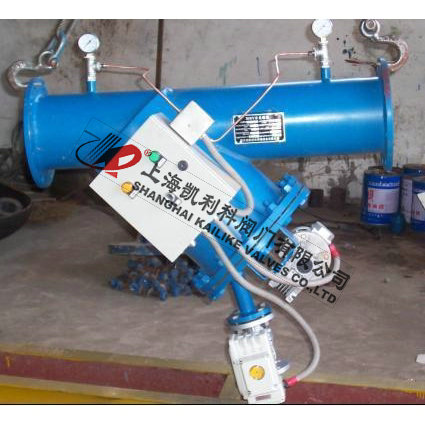

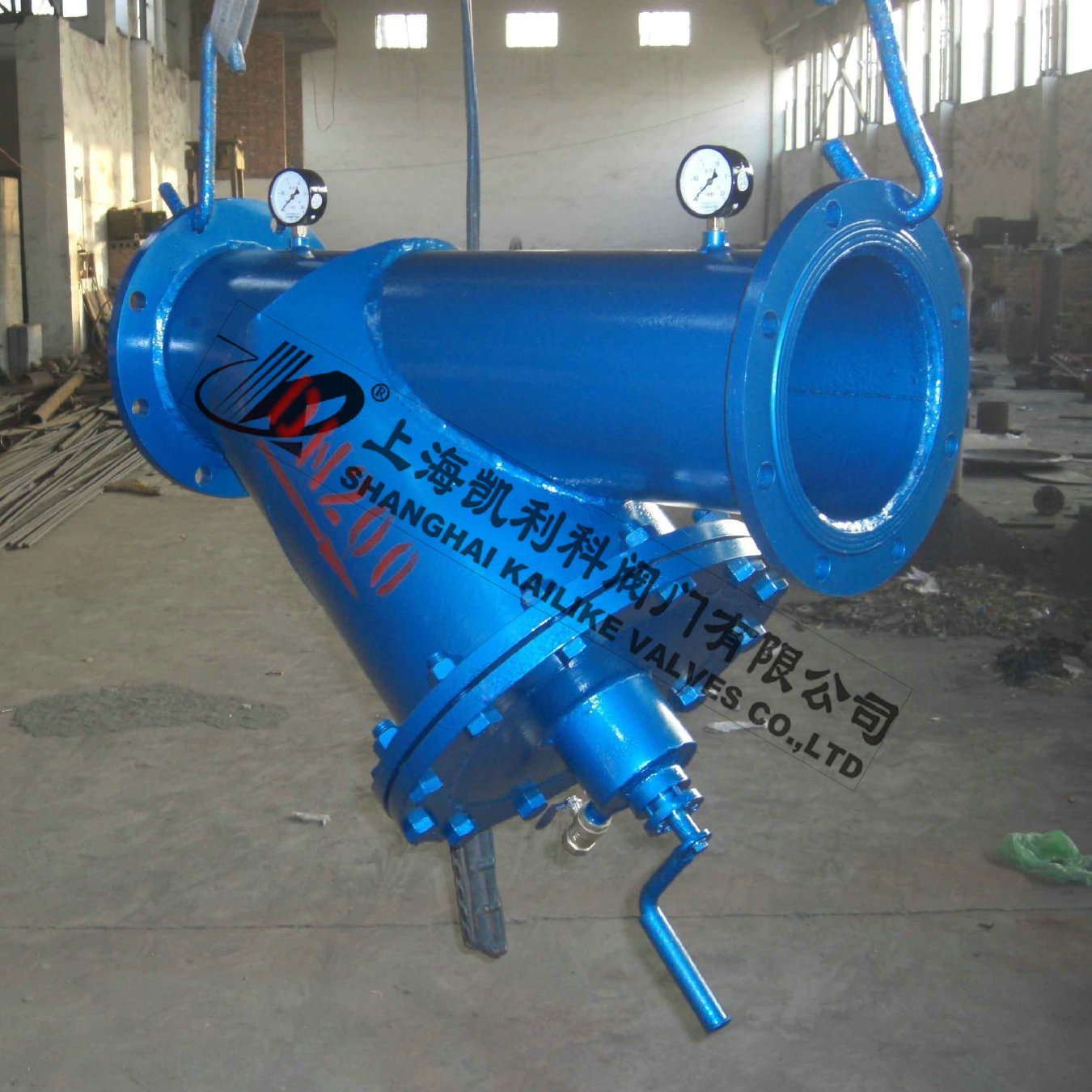

SYSG手搖刷式過濾器
SYSG手搖刷式過濾器結構為骨質豬鬢毛刷及不銹鋼部件組成。該部件穿過過濾器蓋，刷式裝置安裝在不銹鋼網內部，過濾器蓋外裝一簡單的手柄用于從濾網上刷除微顆粒在通過排污口排出，刷洗過程中水流不中斷。不必停機和拆卸過濾器清洗過濾網，外殼為優質碳鋼筒體。
|
產品名稱： |
手搖刷式過濾器 |
產品型號： |
SYSG |
|
公稱通徑： |
DN50～DN500 |
結構形式： |
手搖刷式 |
|
工作壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+450ºC |
功能作用： |
過濾管道中的雜質 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
污水、油品、液體、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
SYSG手搖刷式過濾器結構為骨質豬鬢毛刷及不銹鋼部件組成。該部件穿過過濾器蓋，刷式裝置安裝在不銹鋼網內部，過濾器蓋外裝一簡單的手柄用于從濾網上刷除微顆粒在通過排污口排出，刷洗過程中水流不中斷。不必停機和拆卸過濾器清洗過濾網，外殼為優質碳鋼筒體。
結構特點
1、手搖刷式過濾器結構合理，能有效過濾并迅速排出污物。
2、操作簡單：只需人工轉動手柄開啟排污閥即可，排污時間僅數秒，工作量小，勞動強度低。
3、質量可靠：轉動軸采用機械密封，手柄轉動靈活，并且克服傳統填料式密封易滲漏的缺點。
技術特性
|
孔目數目(英寸) |
絲徑(mm) |
可攔截的粒徑(μm) |
有效面積(%) |
孔目數目(英寸) |
絲徑(mm) |
可攔截的粒徑(μm) |
有效面積(%) |
|
10 |
0.508 |
2032 |
64 |
30 |
0.234 |
614 |
53 |
|
12 |
0.457 |
1660 |
61 |
32 |
0.234 |
560 |
50 |
|
14 |
0.376 |
1438 |
63 |
36 |
0.234 |
472 |
46 |
|
16 |
0.315 |
1279 |
65 |
38 |
0.213 |
455 |
46 |
|
18 |
0.315 |
1096 |
61 |
40 |
0.193 |
442 |
49 |
|
20 |
0.315 |
955 |
57 |
50 |
0.152 |
356 |
50 |
|
22 |
0.273 |
882 |
59 |
60 |
0.122 |
301 |
51 |
|
24 |
0.273 |
785 |
56 |
80 |
0.102 |
216 |
47 |
|
26 |
0.234 |
743 |
59 |
100 |
0.081 |
173 |
46 |
|
28 |
0.234 |
673 |
56 |
120 |
0.081 |
131 |
38 |
篩網目數與粒徑（μm）
|
目數 |
微米 |
目數 |
微米 |
目數 |
微米 |
目數 |
微米 |
|
2.5 |
7925 |
12 |
1397 |
60 |
245 |
325 |
47 |
|
3 |
5880 |
14 |
1165 |
65 |
220 |
425 |
33 |
|
4 |
4599 |
16 |
991 |
80 |
198 |
500 |
25 |
|
5 |
3962 |
20 |
833 |
100 |
165 |
625 |
20 |
|
6 |
3327 |
24 |
701 |
110 |
150 |
800 |
15 |
|
7 |
2794 |
27 |
589 |
180 |
83 |
1250 |
10 |
|
8 |
2362 |
32 |
495 |
200 |
74 |
2500 |
5 |
|
9 |
1981 |
35 |
417 |
250 |
61 |
3250 |
2 |
|
10 |
1651 |
40 |
350 |
270 |
53 |
12500 |
1 |
外形結構圖
主要外形尺寸
|
進出口尺寸 |
L1 |
L2 |
L |
D |
d |
H |
最大流量 |
重量 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
t/h |
Kg |
|
50 |
2 |
500 |
710 |
330 |
159 |
60 |
550 |
19 |
50 |
|
80 |
3 |
550 |
710 |
330 |
159 |
89 |
550 |
50 |
52 |
|
100 |
4 |
670 |
810 |
430 |
219 |
108 |
670 |
80 |
76 |
|
125 |
5 |
690 |
820 |
430 |
219 |
133 |
680 |
125 |
80 |
|
150 |
6 |
800 |
950 |
480 |
273 |
159 |
720 |
180 |
114 |
|
200 |
8 |
900 |
1050 |
566 |
325 |
219 |
850 |
320 |
154 |
|
250 |
10 |
1200 |
1350 |
744 |
426 |
273 |
1050 |
490 |
260 |
|
300 |
12 |
1300 |
1450 |
900 |
530 |
325 |
1250 |
760 |
470 |
安裝說明
1、手搖刷式過濾器安裝簡單，只需要按照設備桶體上箭頭指示方向連接在管路上。
2、設計時應盡量考慮排污口在下部，便于雜物的順利排放。
3、排污管就近接人排水溝，且應保持排污順暢。
4、為了便于觀察過濾狀況，應在進出口安裝壓力表。
5、排污時，應適當開啟排污閥，再轉動手柄，清理污物。
6、排污時，應根據排污情況，轉動手柄，對過濾網進行清理。
