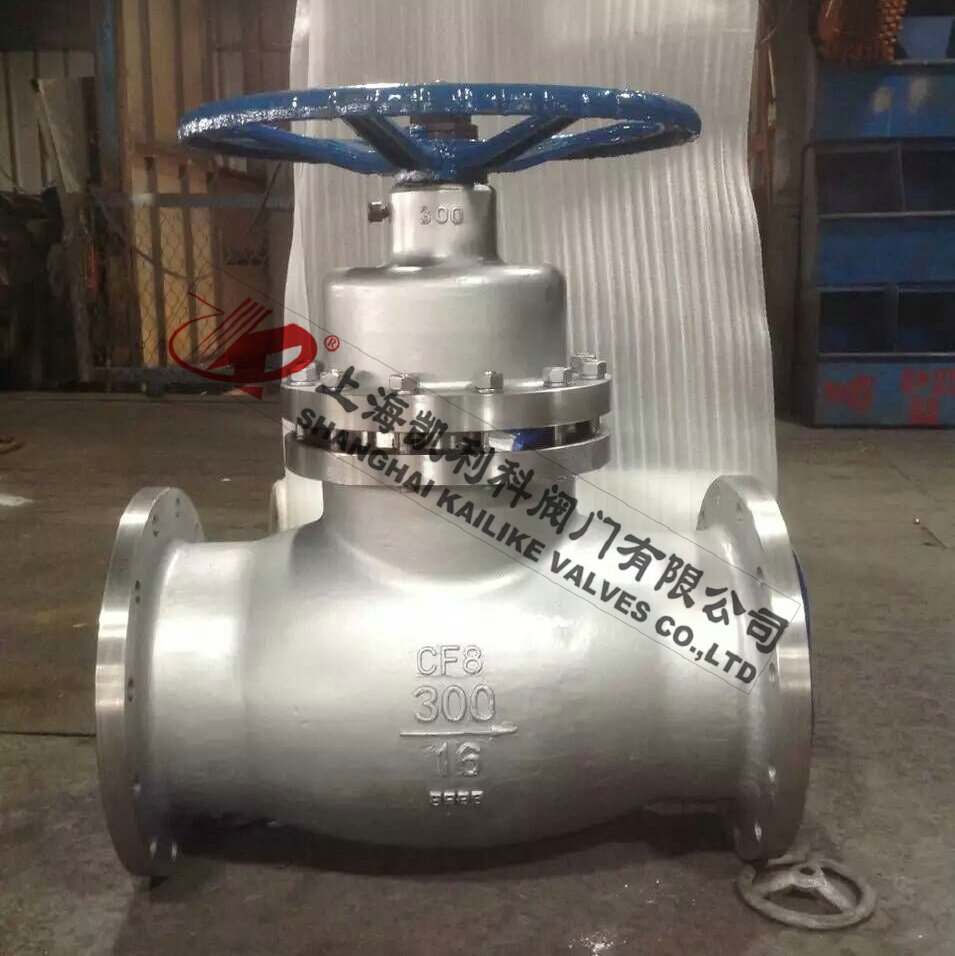

U41SM法蘭柱塞閥
U41SM法蘭柱塞閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本法蘭柱塞閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏法蘭柱塞閥。
|
產品名稱： |
法蘭柱塞閥 |
產品型號： |
U41SM |
|
公稱通徑： |
DN15～DN400 |
結構形式： |
柱塞式 |
|
工作壓力： |
1.6MPa～4.0MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
U41SM法蘭柱塞閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本法蘭柱塞閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏法蘭柱塞閥。
結構特點
1、法蘭柱塞閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
2、在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。
性能規范
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
鑄鋼 |
≤350℃ |
水、蒸汽、油品 |
PN1.6-4.0MPa |
|
鑄鐵 |
≤180℃ |
水、蒸汽、油品 |
PN1.6 |
|
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
|
含鉬不銹鋼 |
≤550℃ |
氮、氫、尿素等 |
DN15-400mm |
壓力試驗
|
實驗項目 |
實驗介質 |
實驗壓力 |
|
壓強實驗 |
水 |
1.5PN |
|
高壓密封試驗 |
水 |
1.1PN |
|
低壓氣密封試驗 |
氣 |
0.5-0.7MPa |
外形結構圖
主要外形尺寸1.6MPa
|
DN(mm) / 尺寸(mm) |
1.6MPa UZ41SM-16C．P．R U41SM-16C．Y．P．R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
240 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
Do |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
320 |
350 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
140 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
295 |
375 |
435 |
485 |
|
b |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
26 |
30 |
34 |
36 |
|
Z-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-23 |
12-23 |
12-25 |
16-25 |
16-30 |
主要外形尺寸2.5MPa
DN(mm)/
尺寸(mm) |
2.5MPa UZ41SM-25C．P．R U41SM-25C．Y．P．R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
240 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
Do |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
320 |
350 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
278 |
332 |
390 |
448 |
505 |
|
b |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
34 |
36 |
40 |
44 |
48 |
|
Z-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-23 |
8-25 |
8-25 |
12-25 |
12-30 |
16-30 |
16-34 |
16-34 |
主要外形尺寸4.0MPa
DN(mm)/
尺寸(mm) |
4．OMPa UZ41SM-40C．P．R U41SM-40C．Y．P．R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
Do |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
320 |
350 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
445 |
485 |
570 |
655 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
430 |
510 |
585 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
282 |
345 |
390 |
465 |
535 |
|
b |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
38 |
42 |
40 |
52 |
58 |
|
Z-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-23 |
8-26 |
8-26 |
12-30 |
12-33 |
16-30 |
16-36 |
16-39 |
聲明：【U41SM法蘭柱塞閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的U41SM法蘭柱塞閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
