鍛鋼波紋管閘閥

您的位置：閥門 - 閘閥 - 鍛鋼波紋管閘閥更新時間：2025-06-04 10:06:13

質量安全：壓力、材質、密封等全方位檢測確保質量過關！

價格比較：在相同品質的情況下，廠里直銷，更具有優勢！

交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！

上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業，科技創新，永不止步，與您攜手共創輝煌...

產品描述
在線詢價
技術咨詢

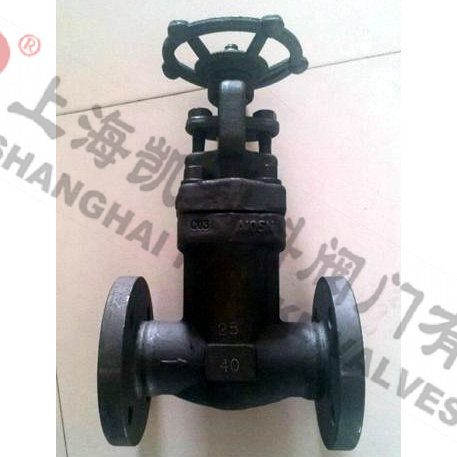

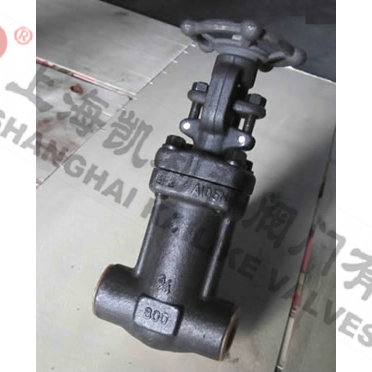

鍛鋼波紋管閘閥

鍛鋼波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。

產品名稱：	鍛鋼波紋管閘閥	產品型號：	WZ11Y、WZ61Y、WZ41Y
公稱通徑：	DN15～DN50	密封結構：	波紋管
公稱壓力：	150LB-900LB	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鍛鋼、鍛不銹、A105、A182、F304、F316	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體類	生產廠家：	上海凱利科閥門有限公司

產品說明

鍛鋼波紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管采用不銹鋼或 Inconel 材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。啟標波紋管閘閥廣泛適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

應用規范

設計制造	BS5352；MSS-SP-177
承插口尺寸	ANSIB16.11;JB/T1751
螺紋端尺寸	ANSIB1.20.1;JB/T7306
對焊端尺寸	ANSIB16.25;JB/T12224
法蘭端尺寸	ANSIB16.5;JB79

主要零件材料

序號	零件名稱	A105/F6a	A105/F6aHFS	A105/F6aHF	F304(L)/304(L)	F316(L)/316(L)
1	閥體	A105	A105	A105	F304	F316(L)
2	閥座	410	410HF	410HF	304(L)	316(L)
3	閥板	F6a	F6a	F6HF	F304(L)	F316(L)
4	閥桿	410	410	410	304(L)	F316(L)
5	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
6	閥蓋	A105	A105	A105	F304(L)	F316(L)
7	螺栓	B7	B7	B7	B8	B8
8	銷	410	410	410	304	304
9	填料壓蓋	410	410	410	304	316
10	活節螺栓	b7	b7	b7	B8(M)	B8(M)
11	填料壓板	A105	A105	A105	F304	F304
12	六角螺母	2H	2H	2H	8(M)	8(M)
13	閥桿螺母	410	410	410	410	410
14	鎖緊螺母	2H	2H	2H	2H	2H
15	銘牌	AL	AL	AL	AL	AL
16	手輪	A197	A197	A197	A197	A197
17	潤滑墊片	410	410	410	410	410
18	填料	石墨	石墨	石墨	石墨	石墨
20	墊片	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨	304+柔性石墨
28	波紋管	F321	F321	F321	F316L	F316L

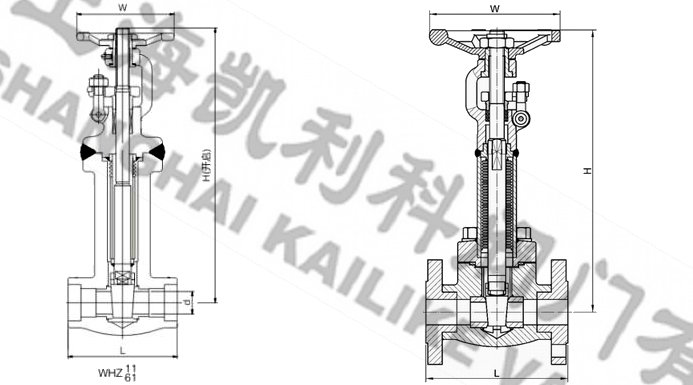

外形結構圖

主要外形尺寸

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"
L1		79	79	92	111	120	120	140
L		79	79	92	111	120	152	172
H（開）		220	220	225	244	321	321	347
W		100	100	100	125	160	160	180
重量	螺栓式	3.2	3.0	4.8	7.9	11.0	16.8	25.2
重量	焊接式	3.0	2.8	4.8	7.0	9.6	13.5	20.25

聲明：【鍛鋼波紋管閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的鍛鋼波紋管閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
