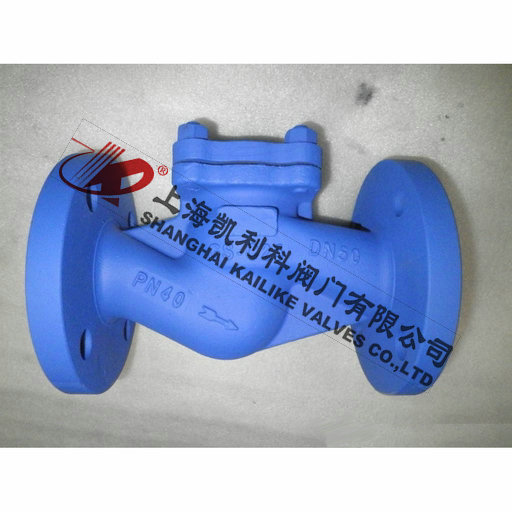

H41H,H41W德標止回閥
H41H、H41W德標止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
|
產品名稱： |
德標止回閥 |
產品型號： |
H41H、H41W |
|
公稱通徑： |
DN50～DN300 |
結構形式： |
升降式 |
|
公稱壓力： |
PN16～PN25～PN40 |
連接方式： |
焊接、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI、日標JIS |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H41H、H41W德標止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
引用標準
|
設計和制造標準按照: |
DIN3356、EN 13709; |
|
結構長度按照: |
DIN3202、EN 558-1; |
|
法蘭連接尺寸按照: |
DIN2543-2545、EN 1092-1; |
|
檢驗和測試按照: |
DIN3230、EN 12266; |
主要技術參數
|
壓力等級 |
常溫試驗壓力 （Mpa) |
|
殼體 |
密封 |
低氣壓密封 |
|
公稱壓力 (Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
適用溫度 |
-29~425℃ |
|
適用介質 |
水、蒸汽、熱油、油品等。 |
主要零件材質
|
序號NO. |
名稱 |
材質 |
|
1 |
閥體 |
GS-C25、CF8、CF3 |
|
2 |
閥瓣 |
2CR13、F304、F316 |
|
3 |
金屬墊片 |
石棉+不銹鋼 |
|
4 |
閥蓋 |
GS-C25、CF8、CF3 |
|
5 |
六角螺母 |
ASTMA1932H、A193-8、A193-8M |
|
6 |
雙頭螺栓 |
ASTMA193B7、A193-B8、A193-B8M |

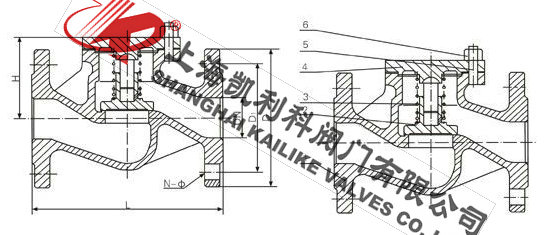

外形結構圖
主要外形尺寸PN16
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
5.7 |
7.4 |
10.3 |
15.2 |
20.4 |
31 |
49 |
69 |
132 |
198 |
278 |
主要外形尺寸PN25
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
6 |
8 |
11 |
16 |
21 |
32 |
51 |
70 |
136 |
318 |
330 |
主要外形尺寸PN40
|
口徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
7.1 |
10.4 |
12.7 |
22.5 |
28 |
40 |
64 |
90 |
170 |
240 |
370 |
聲明：【H41H,H41W德標止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H41H,H41W德標止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
