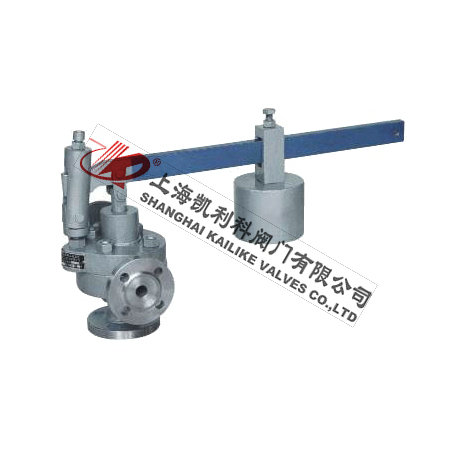

GA49H脈沖式安全閥
GA49H脈沖式安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。
|
產品名稱： |
脈沖式安全閥 |
產品型號： |
GA49H |
|
公稱通徑： |
DN25 |
結構形式： |
杠桿式 |
|
公稱壓力： |
1.6MPa～6.4MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+450ºC |
驅動方式： |
重錘杠桿 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽、氣體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
GA49H脈沖式安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。
結構簡述
1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。
2、密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
3、閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。
安裝說明
1、本閥門應與A49H-4型主安全閥配套使用。
2、脈沖安全閥安裝時應嚴格垂直，杠桿應保持水平，與導向叉兩側面間隙必須均勻。
3、脈沖安全閥安裝之前，應將管路沖洗干凈。
4、脈沖安全閥引出管與主安全閥的入口管之間應保持一定較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。
外形結構圖
主要外形尺寸
|
公稱通徑DN(mm) |
尺寸(mm) |
|
D |
D1 |
D2 |
D3 |
Z-Фd |
H1 |
H2 |
L |
L1 |
Lo |
|
25 |
115 |
85 |
65 |
58 |
4-14 |
90 |
125 |
100 |
100 |
670 |
